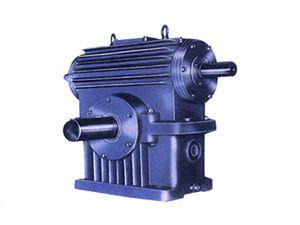

TPA系列包絡蝸桿減速機

作者：漢頓傳動設備（山東）有限公司 來源： 時間：2019-05-10

TPA包絡減速機（JB/T9051-1991）為平面一次包絡蝸桿減速機傳動。中心距：100、125、160、200、250、315、400、500。速比：10、12.5、16、20、25、 31.5、40、50、60。平面環面包絡蝸桿減速機是一種新興的傳動裝置，其承載能力大，傳動效率高，結構緊湊、合理。這種蝸輪減速機可以廣泛地應用于各種傳動機械中的減速傳動，如冶金、礦產、起重、化工、建筑、橡塑、船舶等行業以及其它機械設備上，適用工作環境溫度為 -40℃～+40℃，輸入軸轉速不大于1500轉/分，蝸桿軸可正反兩方向旋轉。此減速機是按照中華人民共和國機械行業標準JB/T9051——1999 《平面包絡環面蝸桿減速機》設計制造。
型號與標記示例
1 型號

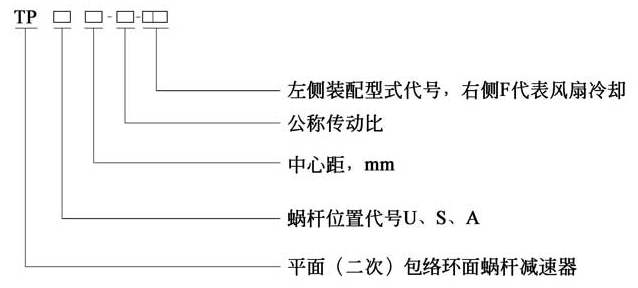

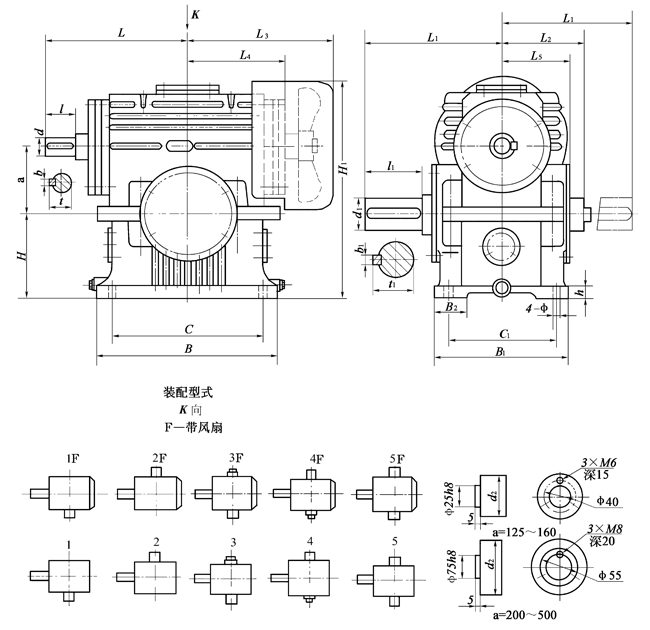

2標記示例
例　蝸桿在蝸輪之下, 中心距為200mm, 公稱傳動比為10, 第二種裝配型式, 有風扇冷卻的平面
包絡環面蝸桿減速器:　減速器 TPU200 - 10 - 2F JB/T 9051—1999

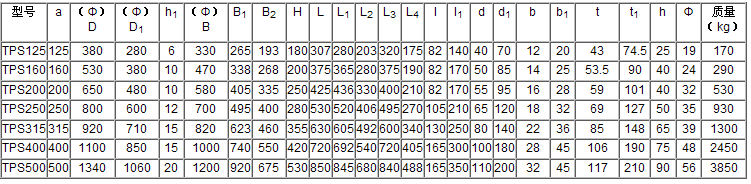

中心距a 　　　（mm）
型號 中心距a
TPG 第一系列 80 100 — — — — — — — — — — —
第二系列 — — — — — — — — — — — — —
TPU 第一系列 125 — 160 — 200 — 250 — 315 — 400 — 500
第二系列 — 140 — 180 — 224 — 280 — 355 — 450 —
TPS 第一系列 125 — 160 — 200 — 250 — 315 — 400 — 500
第二系列 — 140 — 180 — 224 — 280 — 355 — 450 —
TPA 第一系列 125 — 160 — 200 — 250 — 315 — 400 — 500
第二系列 — 140 — 180 — 224 — 280 — 355 — 450 —



 注：優先選用第一系列，表中第二系列的中心距僅提出型式規格。
減速器的公稱傳動比i
型　　號 TPG      TPU       TPS        TPA
公稱傳動比i 10 12.5 16 20 25 31.5 40 50 63

TPA環面包絡減速機蝸桿螺旋線方向為右旋
