TPU包絡減速機

作者:漢頓傳動設備(山東)有限公司 來源: 時間:2019-05-10
TPU包絡減速機(JB/T9051-1991)為平面一次包絡蝸桿傳動。中心距:100、125、160、200、250、315、400、500。速比:10、12.5、16、20、25、 31.5、40、50、60。平面包絡環面蝸桿減速機是一種新興的傳動裝置,其承載能力大,傳動效率高,結構緊湊、合理。此減速機是按照中華人民共和國機械行業標準JB/T9051——1999《平面包絡環面桿減速機》設計制造。減速機是一種動力傳達機構,利用的速度轉換器,將機(馬達)的回轉數減速到所要的回轉數,并得到較大轉矩的機構。在目前用于傳遞動力與運動的機構中,減速機的應用范圍相當廣泛。

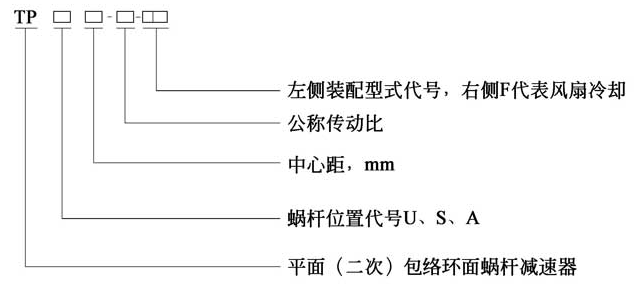

型號與標記示例
1 型號
型號 中心距a
TPG 第一系列 80 100
第二系列
TPU 第一系列 125 160 200 250 315 400 500
第二系列 140 180 224 280 355 450
TPS 第一系列 125 160 200 250 315 400 500
第二系列 140 180 224 280 355 450
TPA 第一系列 125 160 200 250 315 400 500
第二系列 140 180 224 280 355 450
 注:優先選用第一系列,表中第二系列的中心距僅提出型式規格。
減速的公稱傳動比i
型 號 TPG      TPU       TPS        TPA
公稱傳動比i 10 12.5 16 20 25 31.5 40 50 63
蝸桿螺旋線方向?yàn)橛倚?/div>
